Tematica: Termodinamica. Reprezentare grafica transformare.
Nivel: avansat
Enunt problema:

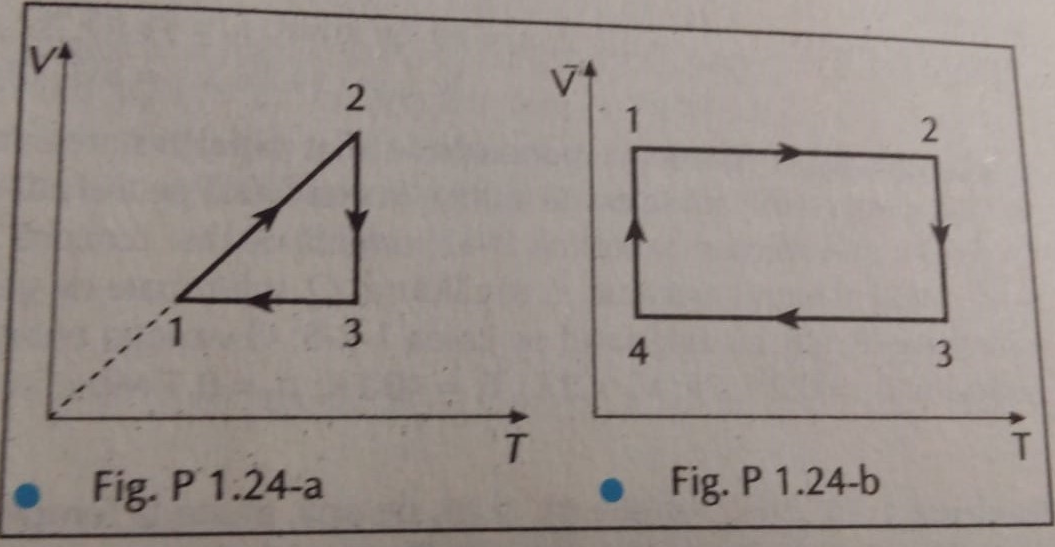

In figura P 1.24
sunt reprezentate, in coordonate (V,T), procesele ciclice ale unui gaz ideal.
Sa se reprezinte aceste procese ciclice in coordonatele (p,T) si (p,V).
Rezolvare:
Citim figura P 1.24a, trasata in coordonate (V,T).
Conform grafic, transformarea 1->2 este o transformare izobara. Se poate vedea pe grafic ca
temperatura creste, si volumul la fel.Conform grafic, transformarea 2->3 este o transformare
izoterma. Se poate vedea pe grafic ca volumul scade. Intrucat in transformarile
izoterme pV = constant, presiunea creste.
Conform grafic, transformarea 3->1 este o transformare
izocora. Se poate vedea pe grafic ca temperatura scade. Intrucat in
transformarile izocore p/T = constant, presiunea scade.
Pornind de la aceste interpretari, trasam graficele in coordonate (p,T) si p(V).
Citim figura P 1.24b, trasata in coordonate (V,T).
Conform grafic, transformarea 1->2 este o transformare
izocora. Se poate vedea pe grafic ca temperatura creste. Intrucat in
transformarile izocore p/T = constant, presiunea creste.
Conform grafic, transformarea 2->3 este o transformare
izoterma. Se poate vedea pe grafic ca volumul scade. Intrucat in transformarile
izoterme pV = constant, presiunea creste.
Conform grafic, transformarea 3->4 este o transformare
izocora. Se poate vedea pe grafic ca temperatura scade. Intrucat in
transformarile izocore p/T = constant, presiunea scade.
Conform grafic, transformarea 4->1 este o transformare
izoterma. Se poate vedea pe grafic ca volumul creste. Intrucat in
transformarile izoterme pV = constant, presiunea scade.

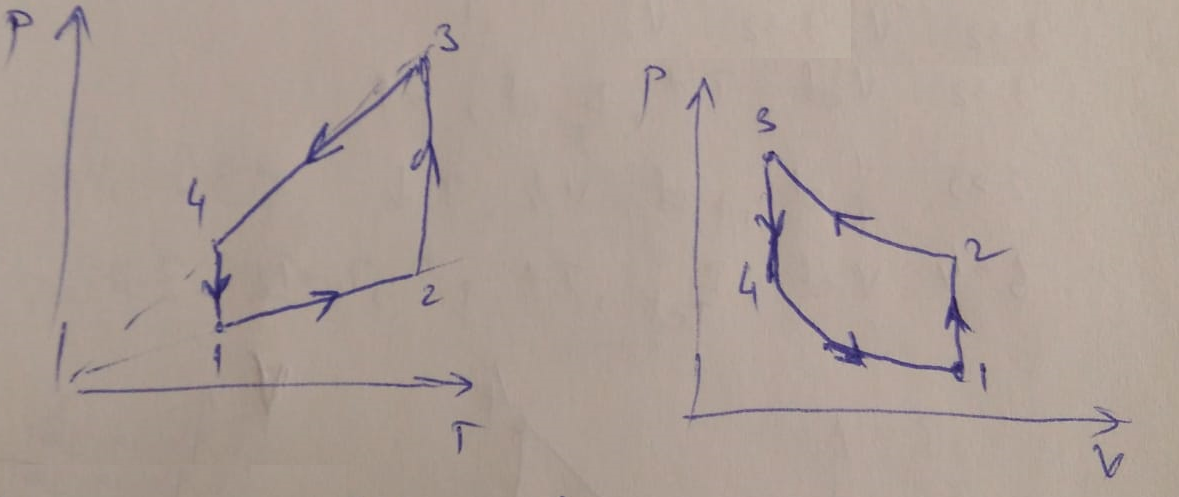

Pornind de la aceste interpretari, trasam graficele in
coordonate (p,T) si p(V).
Aceasta problema provine din manualul de fizica clasa a zecea. Problema este din capitolul Termodinamica si are ca tematica reprezentarea grafica a diferitelor transformari. Capitolul Termodinamica face parte din materia pentru bacalaureat.
